Van de Wiele CRX Çift Klavye Busmaster Haberleşme Kartı (4.97.00921)
Van de Wiele CRX halı dokuma tezgahlarında ana kontrol ünitesi ve operatör panelleri arasında köprü görevi gören 4.97.00921 parça kodlu Busmaster kartıdır. Özellikle makine önü ve arkasında yer alan çift klavye / operasyon konsolu konfigürasyonuna sahip sistemlerde verilerin eş zamanlı ve senkron işlenmesini sağlar.

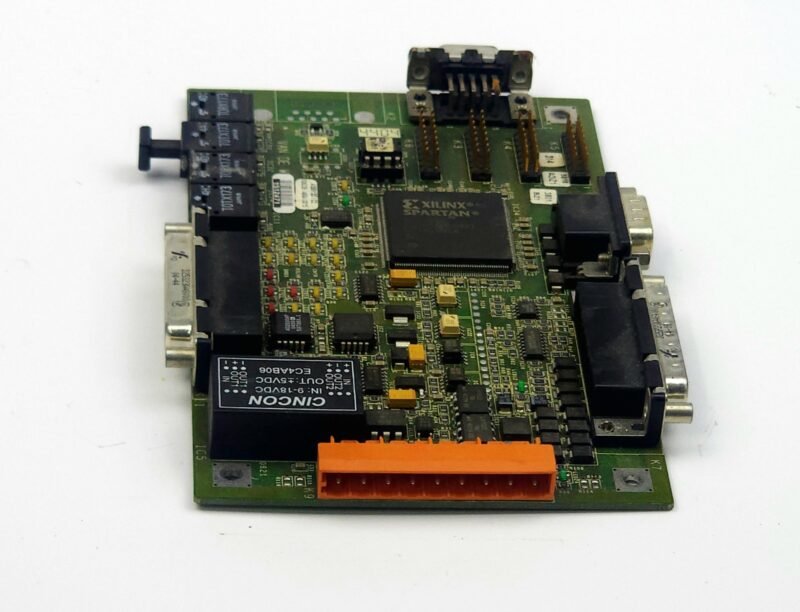

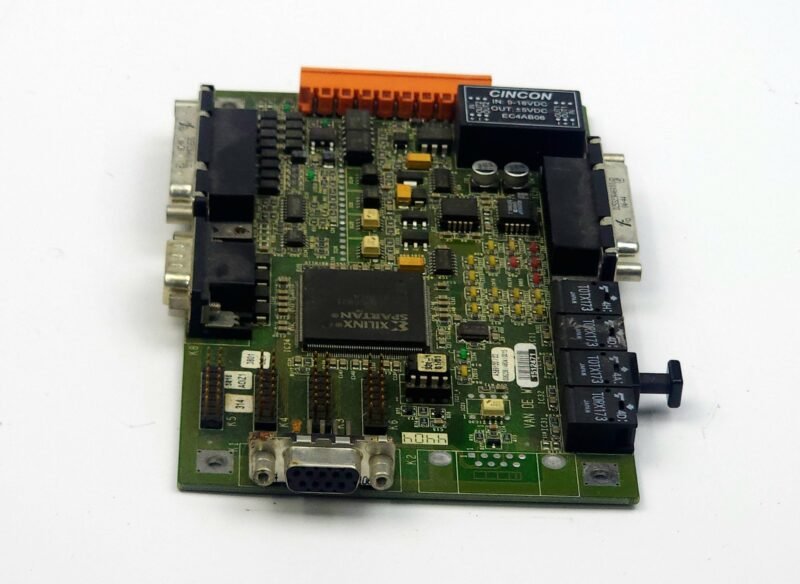

Üzerinde yer alan Xilinx Spartan FPGA işlemci mimarisi, Toshiba TOTX/TORX fiber optik portları ve Cincon DC/DC dönüştürücü izolasyon bloğu sayesinde endüstriyel ortamlardaki gürültü ve parazitlerden etkilenmeden kararlı haberleşme sunar. Çoklu Sub-D (DB9 / DB25) konnektör arabirimleri ve turuncu klemens bloğu ile pano içi bağlantı kolaylığı sağlar. Klavye kilitlenmeleri, operatör paneli haberleşme kopuklukları ve bus veri iletim hatalarında doğrudan değişim parçası olarak tercih edilir.
Technical Specifications:
-
Marka / Üretici: Van de Wiele (VDW Orijinal Ekipman)
-
VDW Parça Kodu (P/N): 4.97.00921 (49700921)
-

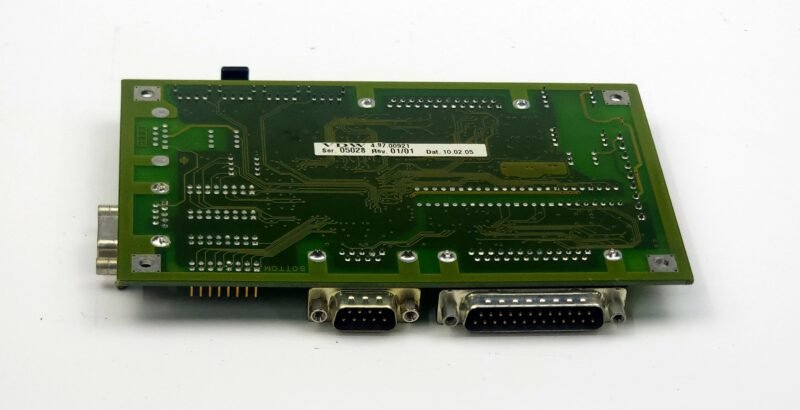

Revizyon Durumu: Rev. 01/01
-
Modül Tipi: Busmaster / Çift Klavye Haberleşme Kartı
-
İşlemci / Donanım: Xilinx Spartan FPGA Enteğresi
-
İzolasyon / Besleme: Cincon EC4AB06 DC/DC Dönüştürücü Modül (IN 9-18VDC / OUT $\pm 5\text{VDC}$)
-

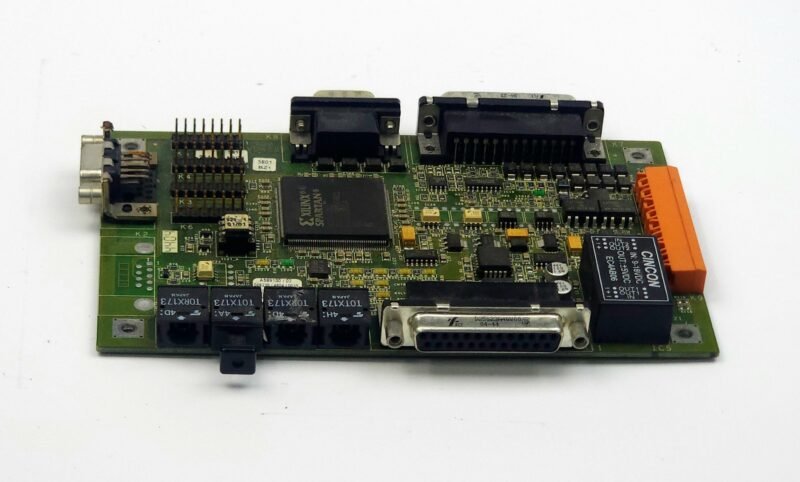

Haberleşme Portları: 4 Adet Toshiba Optik Port (TOTX173 / TORX173), DB25, DB9 Konnektörler ve Turuncu Klemens Bloğu
-
Compatible Machine Models: Van de Wiele CRX, ASR, CRT ve Çift Operatör Klavyeli Halı Dokuma Tezgahları
-
İşlev: Ana CPU ile Operatör Klavyeleri / Panelleri Arasında Çift Yönlü Veri Yolu (Bus) Yönetimi
