Van de Wiele CRM ve CRT Dokuma Tezgahları İçin Orijinal PFC Voltaj Feedback Kartı (4.97.00511)
Van de Wiele PFC Kontrol ve Voltaj Geri Bildirim Kartı (VDW Parça Kodu: 4.97.00511 / Tip: PFC1 / Power Factor Controller), Van de Wiele CRT, CRM ve PTX jenerasyonu halı dokuma tezgahlarının elektronik jakar güç ve doğrultucu panolarında görev yapan hassas izleme ünitesidir.

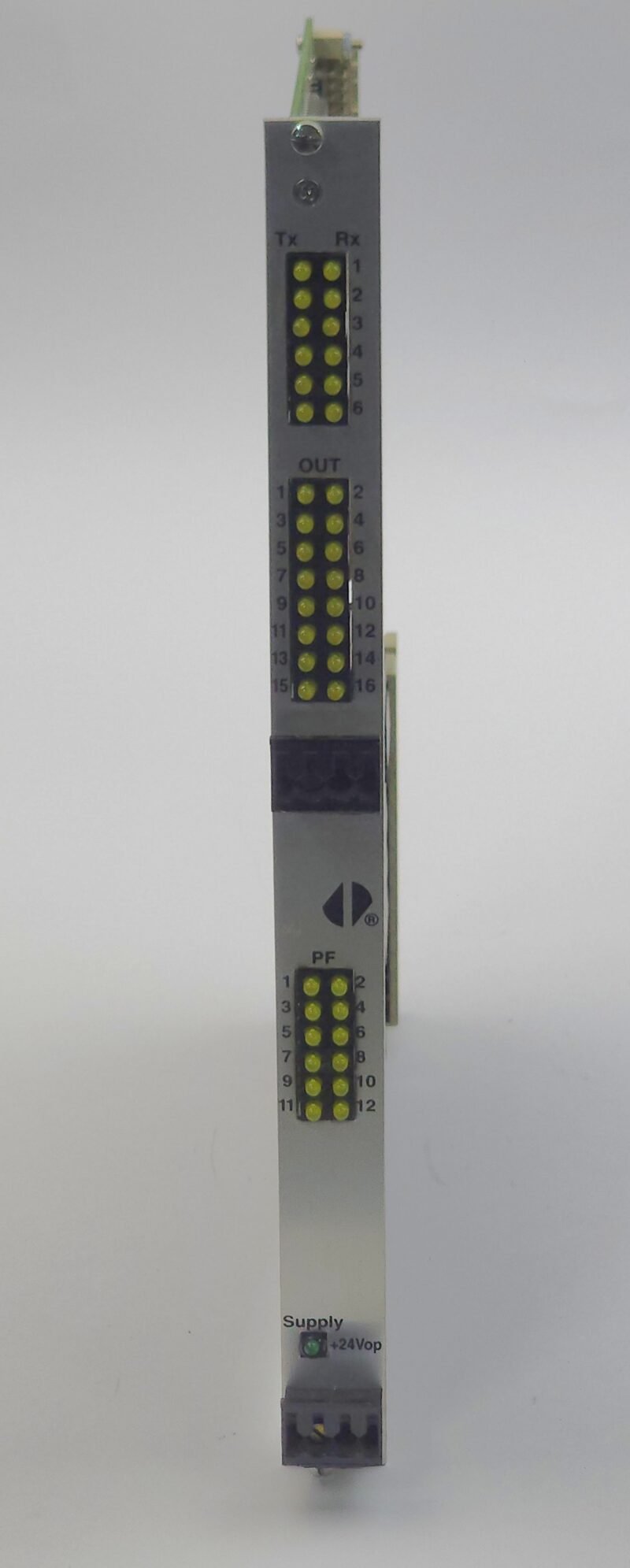

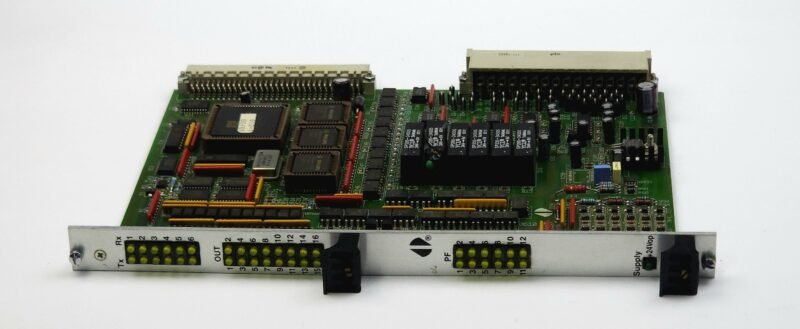

Görsellerde yer aldığı üzere kartın ön panelinde: • Tx / Rx (1-6): 6 kanallı seri haberleşme verici/alıcı takip LED’leri, • OUT (1-16): 16 kanallı dijital çıkış durum takip LED’leri, • PF (1-12): 12 kanallı voltaj feedback / güç geri bildirim (Power Feedback) izleme LED’leri, • Supply: +24V DC çalışma besleme LED’i bulunur.

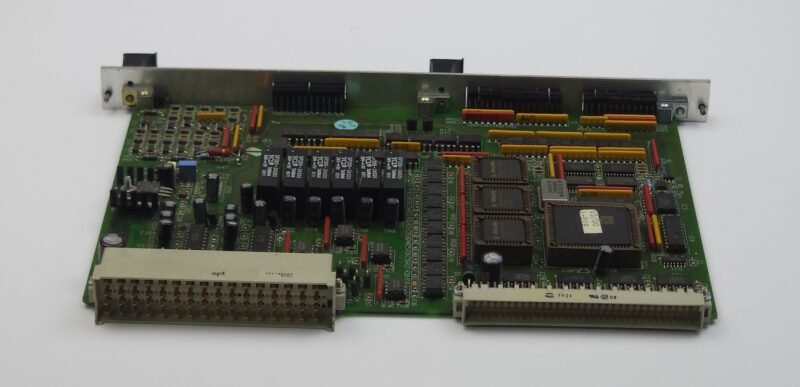

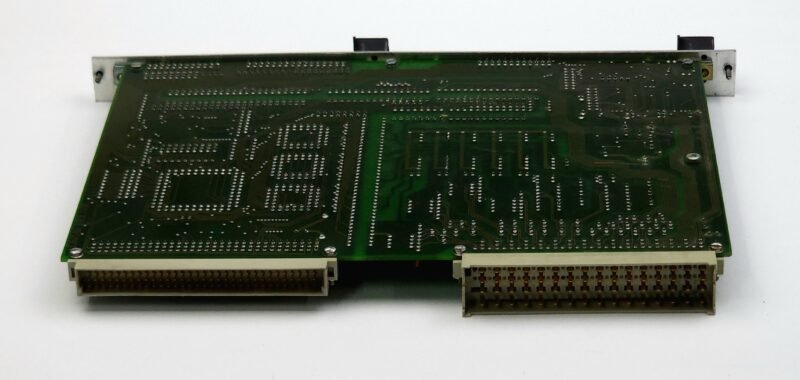

Kart üzerinde izolasyon röleleri (SP200 serisi), mikroişlemci çipleri, pasif filtre bileşenleri ve arka panel kaset kovanına doğrudan oturan iki adet yüksek pinli DIN konnektörü yer alır. Jakar kasetlerine giden voltaj seviyelerinin doğruluğunu anlık olarak feedback (geri bildirim) hatları üzerinden tarar. Voltaj dalgalanmalarında, aşırı yüklenmelerde ve feedback kayıplarında jakar sürücü katlarını ve solenoid gruplarını korumak üzere sistemi emniyete alır. Sitedeki Jakar Yedek Parçaları & Elektronik kategorimiz altında sunulmaktadır.
Technical Specifications:
• Marka / Üretici: Van de Wiele (VDW)
• VDW Parça Kodu: 4.97.00511 (49700511)
• Kart Tipi / Modeli: PFC1 (Power Factor Controller / Power Feedback Board)
• Geri Bildirim Kanalı (PF): 12 Kanal Voltaj Feedback Takip LED’i
• Çıkış Kapasitesi (OUT): 16 Kanal Çıkış Sinyal LED’i
• Haberleşme İkazı (Tx/Rx): 6 Kanal Transmit / Receive İletişim LED’i
• İzolasyon Yapısı: Dahili SP200 Sinyal Röleleri ve Opto-İzolatör Katları
• Bağlantı Arayüzü: Arka Çift Geçmeli DIN Konnektör (Rack Mount Kaset Mimarisi)
Uyumlu Makine ve Sistem Modelleri:
• Van de Wiele CRM, CRT ve PTX Serisi Halı Dokuma Tezgahları
• Van de Wiele PTX Elektronik Jakar Güç ve Doğrultucu Panoları (Power Rack)
Key Benefits:
• Hassas Voltaj Feedback İzleme: 12 adet PF göstergesi sayesinde jakar kasetlerinin ihtiyaç duyduğu voltaj geri bildirimlerini anlık kontrol eder.
• Hızlı Arıza Teşhisi: Ön paneldeki Tx/Rx, OUT ve PF LED matrisi sayesinde pano kapağı açılmadan besleme ve haberleşme hatalarını tespit etme imkanı verir.
• Tak-Çalıştır Kaset Mimarisi: Arka DIN konnektörleri sayesinde pano kovanına vida ve kablo sökme işlemi olmadan saniyeler içinde takılıp değiştirilebilir.
