Van de Wiele CRM ve CRT Dokuma Tezgahları İçin Orijinal IPM2 Güç ve Fren Modülü (4.97.00737)
Van de Wiele IPM2 Entegre Güç ve Fren Yönetim Kaset Kartı (VDW Parça Kodu: 4.97.00737 / Etiket Tanımı: 4.97.00737 IPM2), Van de Wiele CRM, CRT, CRX ve PTR jenerasyonu halı dokuma tezgahlarının ana otomasyon ve sürücü kontrol panolarında (VME / Rack kaset mimarisi) görev yapan kritik bir arayüz ve emniyet kartıdır.

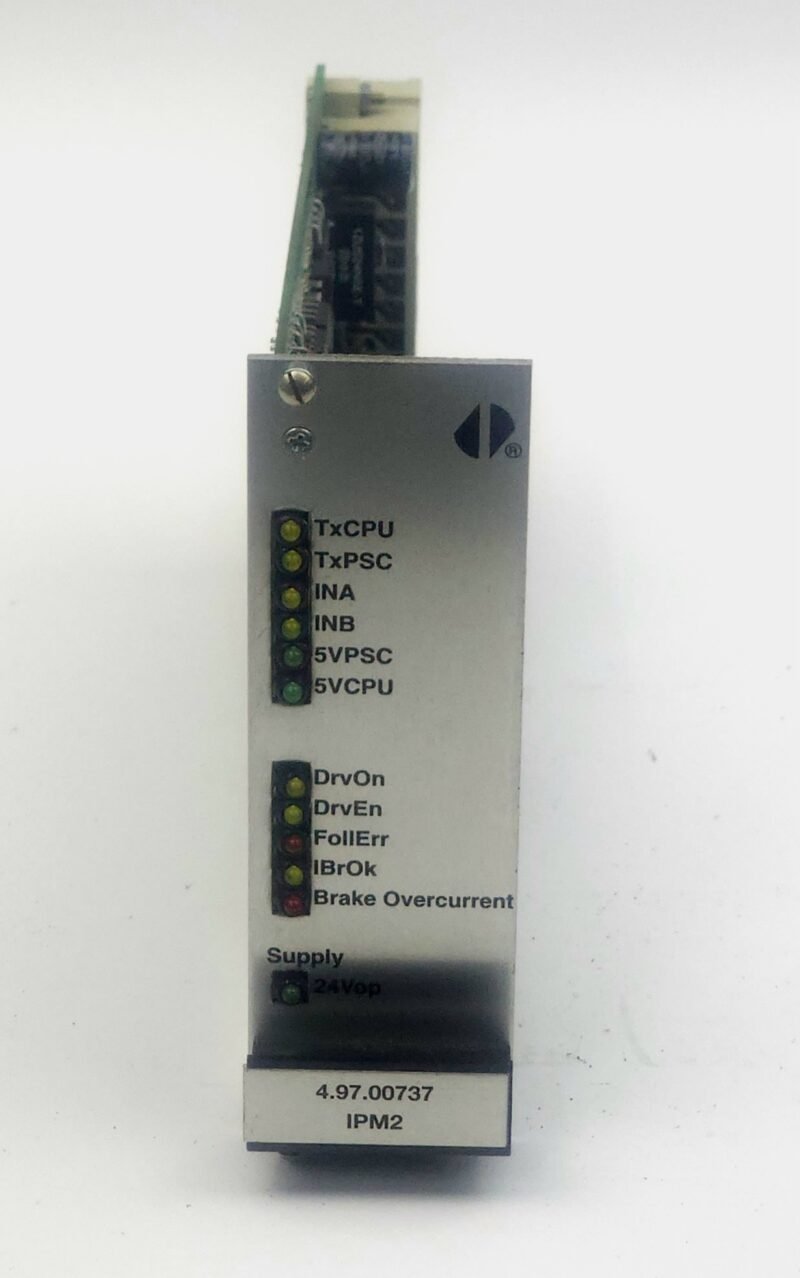

Ön panelinde haberleşme ve durum bildiren LED indikatörleri yer almaktadır: • İletişim & Voltaj Grubu: TxCPU, TxPSC, INA, INB, 5VPSC, 5VCPU
• Sürücü & Fren Durum Grubu: DrvOn (Sürücü Açık), DrvEn (Sürücü İzin), FollErr (Takip Hatası), IBrOk (Fren Akımı Tamam), Brake Overcurrent (Fren Aşırı Akım Hatası)
• Besleme Noktası: Supply 24Vop

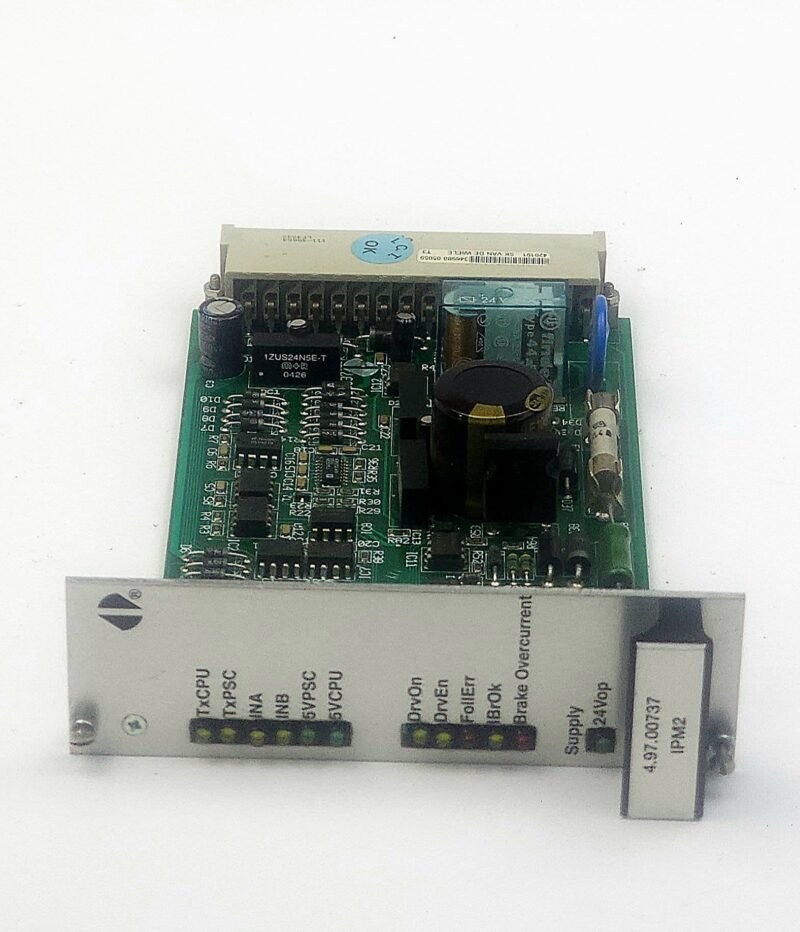

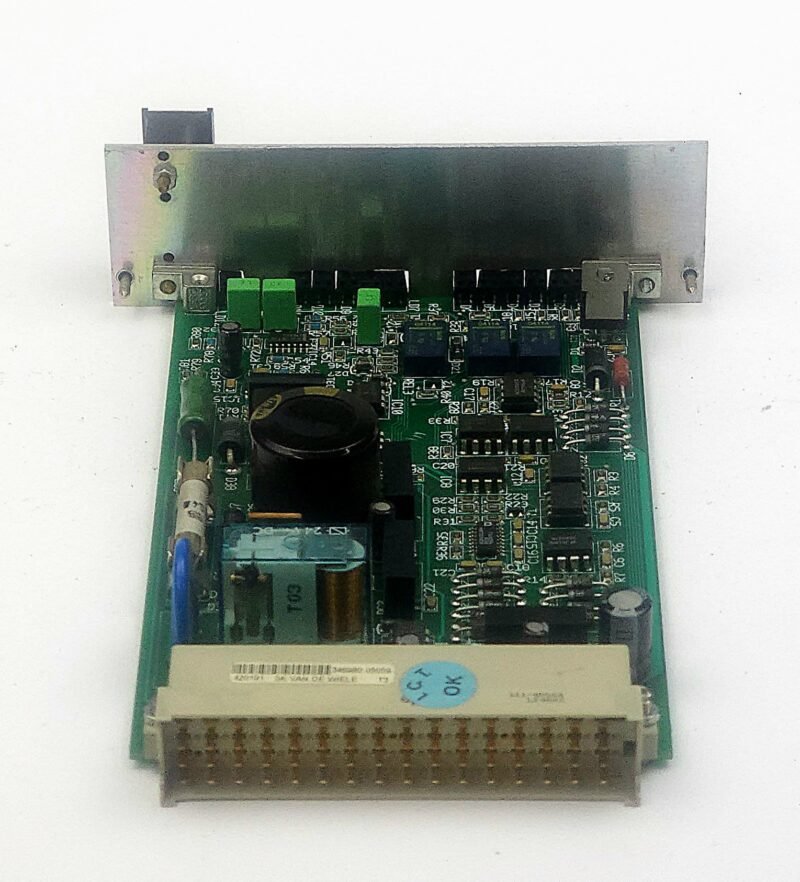

Kart üzerinde Finder marka dahili koruma rölesi, sigorta yuvası, DC filtre kondansatörü, opto-izolasyon devreleri ve arka kaset kovanına doğrudan oturan 48-pin DIN konnektörü bulunmaktadır. Tezgahın ana motor sürücüleri ile merkezi CPU arasındaki sinyal akışını denetlerken, motor fren bobinlerinin doğru zamanda çekip bırakmasını ve fren devresindeki aşırı akım yüklenmelerini anlık takip ederek mekanik hasarları önler. Sitedeki Pièces détachées et composants électroniques Jakar kategorimiz altında sunulmaktadır.
Teknik Özellikler:
• Marka / Üretici: Van de Wiele (VDW)
• VDW Parça Kodu: 4.97.00737 (49700737)
• Kart Tipi / Modeli: IPM2 (Integrated Power Module 2 / Fren ve Sürücü Arayüz Kartı)
• Sürücü & İletişim LED’leri: DrvOn, DrvEn, FollErr, TxCPU, TxPSC
• Fren Güvenlik LED’leri: IBrOk, Brake Overcurrent (Aşırı Akım İkazı)
• Devre Elemanları: Dahili Finder Güvenlik Rölesi, Dahili Cam Sigorta, Optokuplör İzolasyonu
• Bağlantı Yapısı: Arka Geçmeli Standart DIN Konnektör (Rack Mount Kaset Mimarisi)
Uyumlu Makine ve Sistem Modelleri:
• Van de Wiele CRM, CRT, CRX ve PTR Serisi Halı Dokuma Tezgahları
• Van de Wiele Ana Sürücü ve Otomasyon Kontrol Panoları (Main Control Rack)
Öne Çıkan Avantajlar:
• Gelişmiş Fren Koruma Güvenliği: Brake Overcurrent ikazı sayesinde motor fren bobinlerindeki kısa devre veya aşırı akım durumunda sistemi anında korumaya alır.
• Net Arıza Teşhisi: Ön panelindeki 11 adet LED göstergesi ile CPU haberleşmesi, sürücü yetkisi ve fren durumları pano kapağı açılmadan takip edilebilir.
• Tak-Çalıştır Kaset Mimarisi: Arka DIN konnektörü sayesinde pano kovanına vida veya kablo sökme işlemiyle uğraşılmadan saniyeler içinde takılıp çıkarılabilir.
