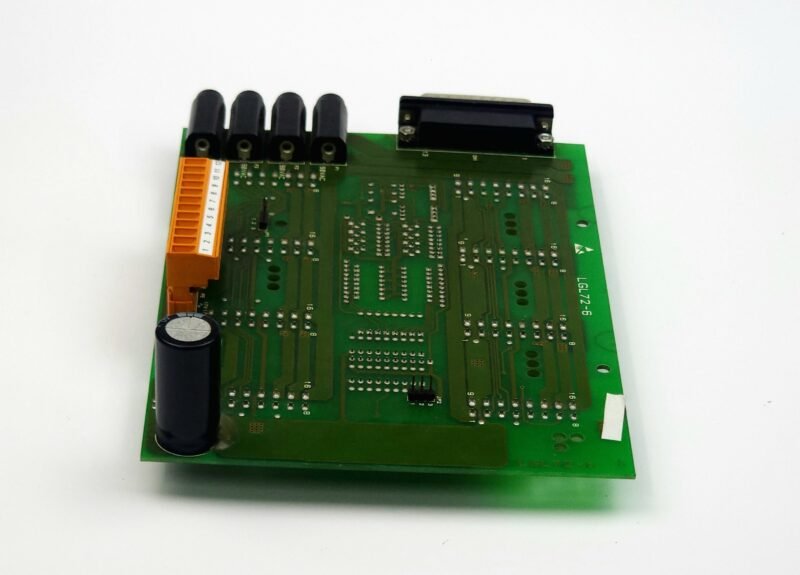

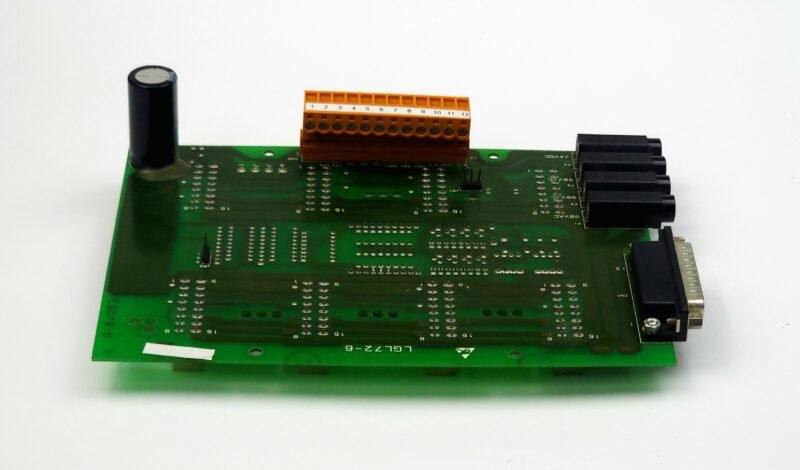

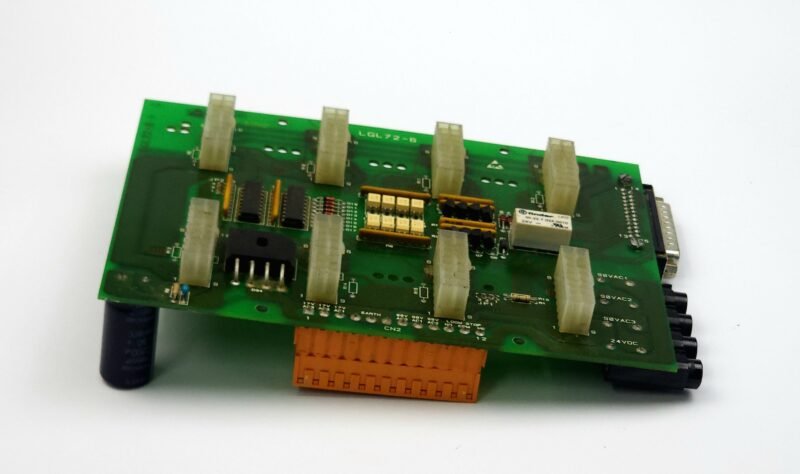

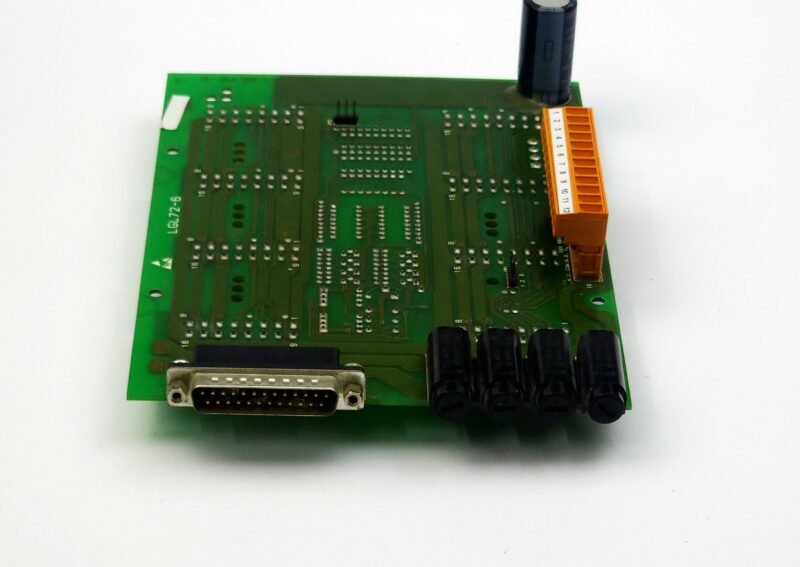

LGL Atkı Besleyiciler İçin Trafo Panosu Besleme ve Haberleşme Kartı (LGL72-6)
LGL marka atkı akümülatörlerinin ve besleyicilerinin (Weft Feeders) merkezi trafo/güç panosu içerisinde görev yapan yüksek güvenirlikli güç dağıtım ve sinyal aktarım kartıdır (Kart Revizyon Kodu: LGL72-6 / PCB Kodlama: LGL72-B).
Giriş ve çıkış tarafında yüksek akım taşıma kapasitesine sahip Molex konnektör soketleri, dahili emniyet sigortaları (50VAC / 24VDC korumaları), sinyal izole rölesi (Finder röle grubu) ve turuncu renkli 12 pinli klemens bloğu ($1-12$ bağlantı noktası) yer almaktadır. Kart; trafo grubundan gelen farklı kademelerdeki ac/dc gerilim hatlarını ($17\text{V AC}$, $98\text{V AC}$, $24\text{V DC}$) düzenler. D-Sub (DB25) konnektör arayüzü sayesinde dokuma tezgahının ana otomasyon sistemi ile atkı motorları arasında duruş sinyallerini (Loom Stop / NC-NO) ve çalışma verilerini senkronize eder. Sitedeki Dokuma Makinası Elektronik Kartları kategorimiz altında sunulmaktadır.
Teknik Özellikler:
• Marka / Üretici: LGL Electronics
• Kart Modeli / Kodu: LGL72-6 (LGL72-B)
• Giriş / Çıkış Gerilim Kademeleri: $17\text{V AC}$, $98\text{V AC}$, $24\text{V DC}$ Hatları
• Haberleşme & Sinyal Bağlantısı: DB25 (25 Pin D-Sub Male) Konnektör
• Saha Klemens Yapısı: 12 Pinli Turuncu Konnektörlü Klemens Bloğu (CN2 – Loom Stop & Earth Bağlantıları)
• Koruma Elemanları: Hat Sigortası Yuvaları ($4 \times$ Cam Sigorta Yuvası) ve Sinyal İzolatör Rölesi
Uyumlu Makine ve Sistem Modelleri:
• LGL Atkı Akümülatörü Güç ve Trafo Panoları (LGL Power Boxes)
• LGL Atkı Besleme Sistemli Dokuma Tezgahları
Öne Çıkan Avantajlar:
• Merkezi Güç Dağıtımı: Tek bir kart üzerinden tüm atkı besleyicilere gerilim dağıtımını düzenleyerek pano içi kablo karmaşasını engeller.
• Güvenli Sinyal İletimi: Bütünleşik izole rölesi ve koruma sigortaları sayesinde voltaj dalgalanmalarının ana otomasyon kartlarına zarar vermesini önler.
• Pratik Bakım ve Tak-Çalıştır Yapı: Soketli Molex ve geçmeli klemens mimarisi sayesinde arıza durumunda hızlı değişim imkanı sunar.
