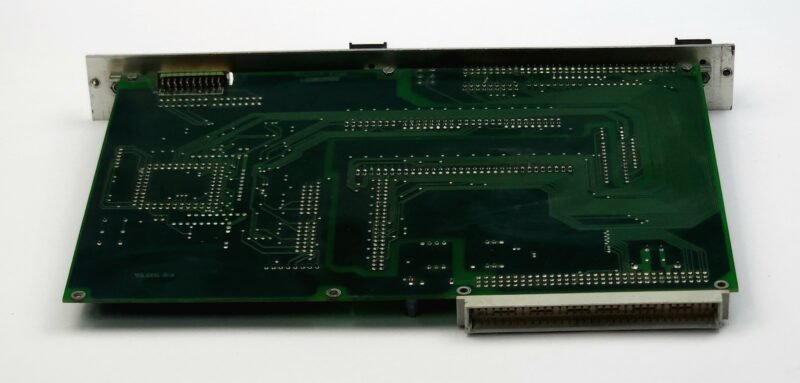

Van de Wiele CRM ve CRT Dokuma Tezgahları İçin Orijinal PTX Jakar Kontrol Kartı (4.97.00761)
Van de Wiele Jakar Panosu Kontrol ve Teşhis Kartı (VDW Parça Kodu: 4.97.00761), Van de Wiele CRM, CRT ve PTX jenerasyonu halı dokuma tezgahlarının elektronik jakar kontrol panolarında ana denetleyici ve güvenlik izleme ünitesi olarak görev yapar.

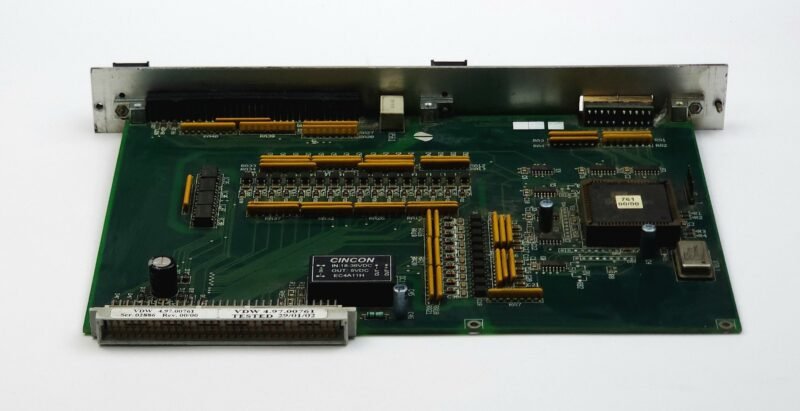

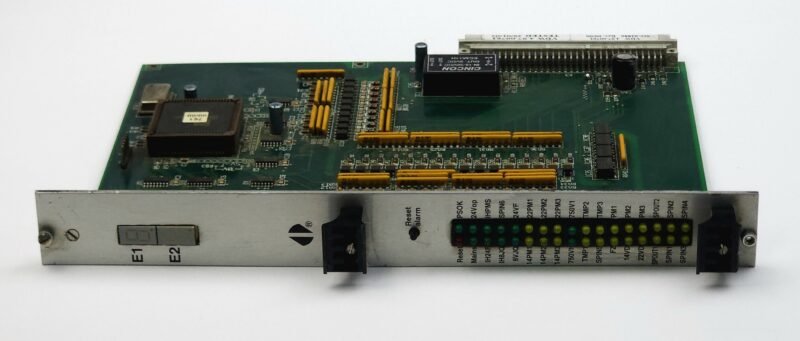

Ön panelinde çift dijital 7-segment hata/durum ekranı (E1 / E2), Reset alarm butonu ve kaset üzerindeki tüm dahili voltaj hatlarını (Reset, Mains, IH24P, IH8JO, 8VJO, 14PM1, 14PM2, 14PM3, 750V1, TMP1, TMP2, TMP3, SPIN, SPOUT vb.) anlık takip eden geniş çift sıra LED ikaz dizilimi yer alır. Kart üzerinde Cincon DC-DC güç dönüştürücü modülü, mantıksal işlemci mikrodenetleyicileri ve arka panel rack kovanına geçen yüksek pinli DIN konnektörü bulunmaktadır. Jakar kaset kartlarına giden voltaj stabilitesini ve jakar ortam sıcaklığını sürekli tarayarak kaset arızalarında veya voltaj düşümlerinde sistemi emniyete alır. Sitedeki Jakar Yedek Parçaları & Elektronik kategorimiz altında sunulmaktadır.
Teknik Özellikler:
• Marka / Üretici: Van de Wiele (VDW)
• VDW Parça Kodu: 4.97.00761 (49700761)
• Revizyon: REV 00/00
• Gösterge Ekranı: Çift 7-Segment Sayısal Hata ve Durum Ekranı (E1 / E2)
• Tanılama Arayüzü: Kapsamlı Voltaj, Sıcaklık ve Tetikleme Takip LED Matrisi
• Dahili Bileşenler: Cincon EC4A11H DC-DC Güç Dönüştürücü & VDW Özel İşlemci
• Sıfırlama Arayüzü: Entegre Reset Alarm Butonu
• Bağlantı Yapısı: Arka Yüksek Pinli Geçmeli DIN Konnektör (Rack Mount Kaset Mimarisi)
Uyumlu Makine ve Sistem Modelleri:
• Van de Wiele CRM, CRT ve PTX Serisi Halı Dokuma Tezgahları
• Van de Wiele PTX Elektronik Jakar Kontrol Panoları (Jacquard Rack / Cabinet)
Öne Çıkan Avantajlar:
• E1/E2 Dijital Hata Ekranı: Jakar panosunda oluşan arızaları sayısal hata kodları şeklinde göstererek teknisyenin direkt nokta atışı arıza bulmasını sağlar.
• Gelişmiş Voltaj ve Sıcaklık İkazı: 750V, 24V, 14V ve sıcaklık (TMP1-3) hatlarını LED’lerle anlık izleyerek jakar kasetlerinin yanmasını engeller.
• Rack Mount Kaset Kolaylığı: Arka DIN konnektörü sayesinde pano kovanına vidasız/kablosuz doğrudan takılıp çıkarılabilir.
