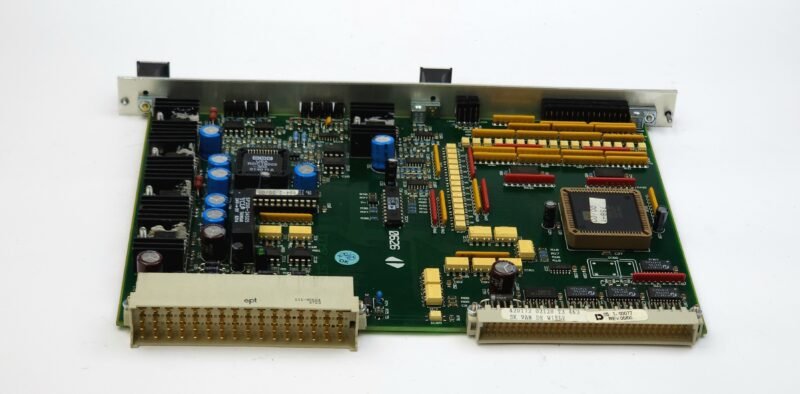

Van de Wiele RFS7 Resolver ve Senkronizasyon Kartı (4.97.00758)
Van de Wiele CRM, CRT, CRX ve UCL serisi halı ve kumaş dokuma tezgahlarının ana kumanda rack panolarında kullanılan orijinal resolver ve enkoder geri bildirim kartıdır (Model Kodu: RFS7 / Parça No: 4.97.00758).

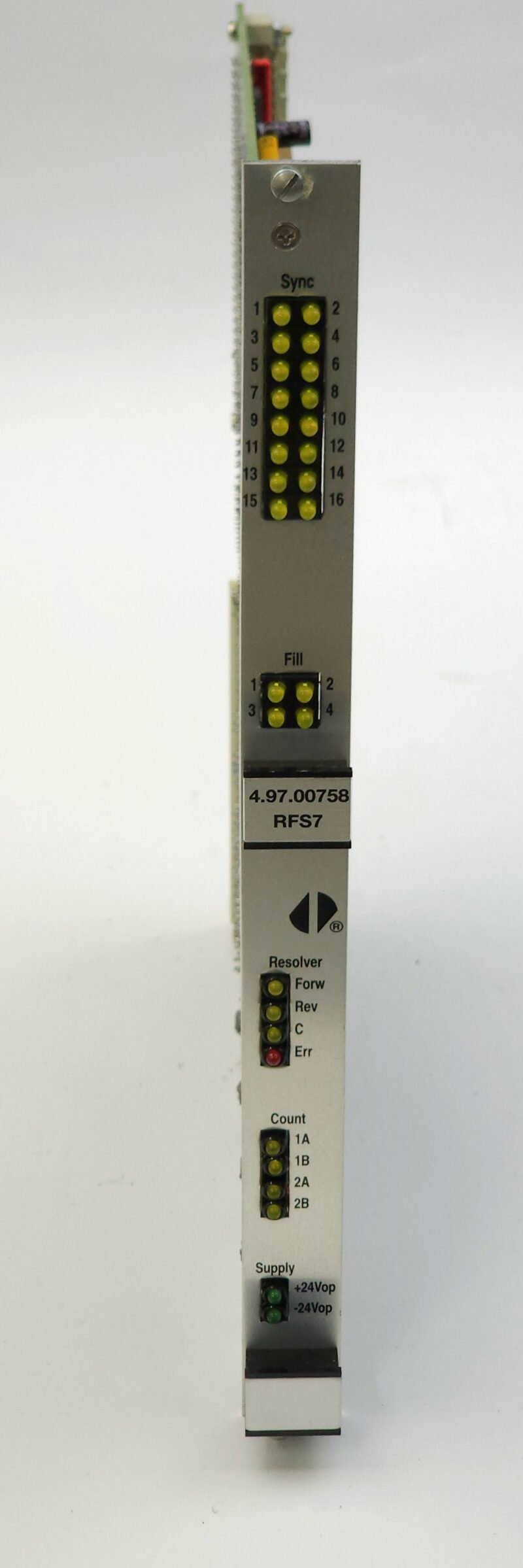

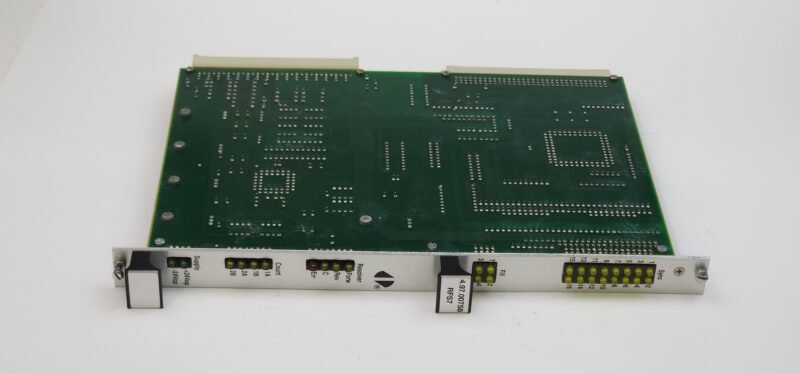

Görsellerde ve ön alüminyum panelinde detaylıca görüldüğü üzere kart üzerinde kapsamlı bir LED diyagnostik takip bölümü bulunmaktadır:
• Sync (1-16): Atkı atım ve makine senkronizasyon sinyallerini izleyen 16 adet sarı LED
• Fill (1-4): Dolgu / renk seçim kanallarını gösteren 4 adet sarı LED
• Resolver (Forw, Rev, C, Err): İleri dönme, geri dönme, merkezleme ve açısal okuma hatasını bildiren LED grubu
• Count (1A, 1B, 2A, 2B): Enkoder ve pozisyon sayıcı durum LED’leri
• Supply (+24Vop, -24Vop): Kartın dâhilî çalışma gerilimlerini gösteren yeşil LED’ler
Dokuma tezgahının ana mil açısını ($0^\circ – 360^\circ$) resolver sensöründen anlık okuyarak jakar, atkı seçici ve mekanik aksamların tam zamanında senkronize çalışmasını sağlar. Açı okuma arızaları, senkronizasyon kaymaları, resolver error (Err) hataları veya rack panosu haberleşme problemlerinde değişimi yapılan kritik otomasyon parçasıdır.
Teknik Özellikler:
• Marka / Üretici: Van de Wiele
• Model Kodu: RFS7
• Parça No: 4.97.00758 (49700758)
• Sinyal Girişleri: Resolver / Açısal Pozisyon Sensörü ve Enkoder Geri Bildirimi
• Göstergeler: Entegre Multi-LED Sinyal ve Arıza Teşhis Paneli
• Soket Yapısı: Çift Sıralı Ağır Hizmet Tipi DIN Rack Konnektörü
• Ürün Tipi: Resolver / Senkronizasyon Kontrol Kartı (Resolver Feedback System)
Uyumlu Makine ve Sistem Modelleri:
• Van de Wiele CRM Serisi Dokuma Tezgahları
• Van de Wiele CRT Serisi Dokuma Tezgahları
• Van de Wiele CRX ve UCL Serisi Dokuma Tezgahları
• Van de Wiele Ana Kumanda Rack Panoları
Öne Çıkan Avantajlar:
• Hassas Açısal Takip: Ana mil resolver sinyallerini mikrosaniye hassasiyetinde işleyerek dokuma hatalarını ve zamanlama kaymalarını engeller.
• Detaylı Arıza Teşhisi: Ön paneldeki LED indikatörler sayesinde resolver arızaları (Err), yön bilgisi (Forw/Rev) ve voltaj durumları doğrudan pano kapağı açılmadan takip edilebilir.
• Modüler Rack Yapısı: Kızaklı ön paneli ve standart konnektörü ile arıza durumunda kolay ve hızlı bir şekilde sökülüp takılabilir.
